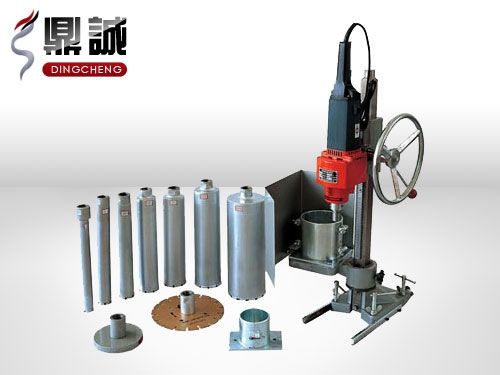

HZ-15型混凝土鉆孔取芯機



一、產品用途
HZ-15型混凝土鉆孔取芯機主要用作對于建筑、公路、機場、碼頭、大壩等硬化混凝土鉆孔取芯,具有操作簡單,移機方便,鉆孔取芯準確,芯樣表面光潔,且對芯樣不發生意外破壞,是公路交通部門、建筑部門及相關大專院校不可缺少的設備。本機符合GB11818-89《混凝土鉆孔取芯機技術要求》的標準。
另外,本鉆機可對其它非金屬脆硬材料,如耐火材料、陶瓷、玻璃、巖石也同樣可進行鉆孔取芯。
二、技術參數
    MAX鉆孔直徑:                            Φ150mm
    MAX鉆孔深度:                            400mm
    進給方式:                                手動
    主軸轉速:                            500~1000r/min
    鉆頭形式:                          人造金鋼石薄壁鉆頭
    配套電機:                             單相串激電機
    功率:                                2.2KW-2.5KW
    電壓:                                   220V
   外形尺寸:   長*寬*高                 470×235×880mm
   備注說明:鉆頭另配
   金剛石鉆頭 ¢50   ¢100   ¢150 (另有其他多種規格鉆頭可配)
三、結構原理
    本機器主要有以下幾部分組成(如圖):
1、機架(4):其立柱上裝有齒條,在其底座上裝有四只調節螺釘(5)。
2、滑座(1):套在立柱上,其內部的齒輪與立柱上的齒條組成齒輪副,轉動進給手柄,使滑座沿著立柱上下移動。
3、齒輪箱(2):固定在滑座上,其主軸上裝有鉆頭(3),隨著滑座作進給運動,從而達到鉆孔的目的。
四、使用方法
    1、將本機移至需鉆孔取芯處,在底座上擰上四只調節螺釘(5),調節機器水平,并在地面上預埋M16的鐵膨脹螺栓,以固定本機。
    2、按鉆孔的尺寸要求裝上鉆頭。
    3、接通水源,檢查鉆頭內是否有水漏出。
    4、打開電源開關,空轉幾分鐘,并轉動進給手柄,進行鉆進。
五、注意事項
    1、鉆孔時,應保證進給速度均勻,大約為3~5cm/min左右,如發現鉆頭受卡,可適當降低進給速度,必要時可將鉆頭提升一段,然后再慢慢鉆入,忌硬性鉆進,以免打壞鉆頭及機器。
    2、整個鉆進過程中必須保持充分水冷卻。
    3、鉆孔結束時,只有將鉆頭脫離工件時,才可停機。
    4、鉆進過程中,不得超載,當電機溫度超過70℃,(手感燙手),應降低加載力,并更換新鉆頭。
六、維護和檢查
   1、定期檢查各部件連接處,如有松動應及時調整。
   2、鉆頭裝入時,應在兩螺紋處加入鈣基潤滑脂。
   3、鉆孔結束后,將鉆機各部分擦洗干凈,并在立柱及齒條上加潤滑油。
   4、每隔半年換減速箱內的潤滑脂。

我公司鄭重承諾!

1.我們銷售出去的產品均質保1年以上,質保期內,我們可以完全免費的提供損壞的零配件(個別易損件除外)。

2.我們銷售出去的產品如遇重大故障,或者客戶無法解決的問題,我們承諾48小時之內派人到現場解決(一些偏遠地區可能會延長時效)。

3.我們銷售的主要是小型的工程機械產品,結構大部分都比較簡單,維護也非常的方便,據我們的長期統計,超過95%的機器故障都可以在我們技術人員的電話指導下解決!

4.我們小型工程機械采用的動力主要以HONDA本田汽油機和CHANGFA常發柴油機為主,這兩種動力均為國內同類發動機中的佼佼者,全國各大城市均有后服務點,更加解決了您的后顧之憂!
